[코디박 진공펌프 수리과정]
플라즈마 진공증착기에 사용하던 코디박 부스터 진공펌프입니다. 모델은 KBP-2700입니다.
모든진공에서는 모든 진공펌프를 새로운 곳에 입양하기 전에 항상 수리 및 오버 홀하여 테스트 후에 입양시킵니다.
파우더 가루가 많이 생겨서 문제가 많았습니다. 다른 곳을 살펴보니 타이밍기어 쪽으로 로터가 밀려서 스크래치도 발생하여 있었습니다.
살펴보니 로터의 측면과 실린더 커버가 마찰하면서 고착이 되어있었습니다.

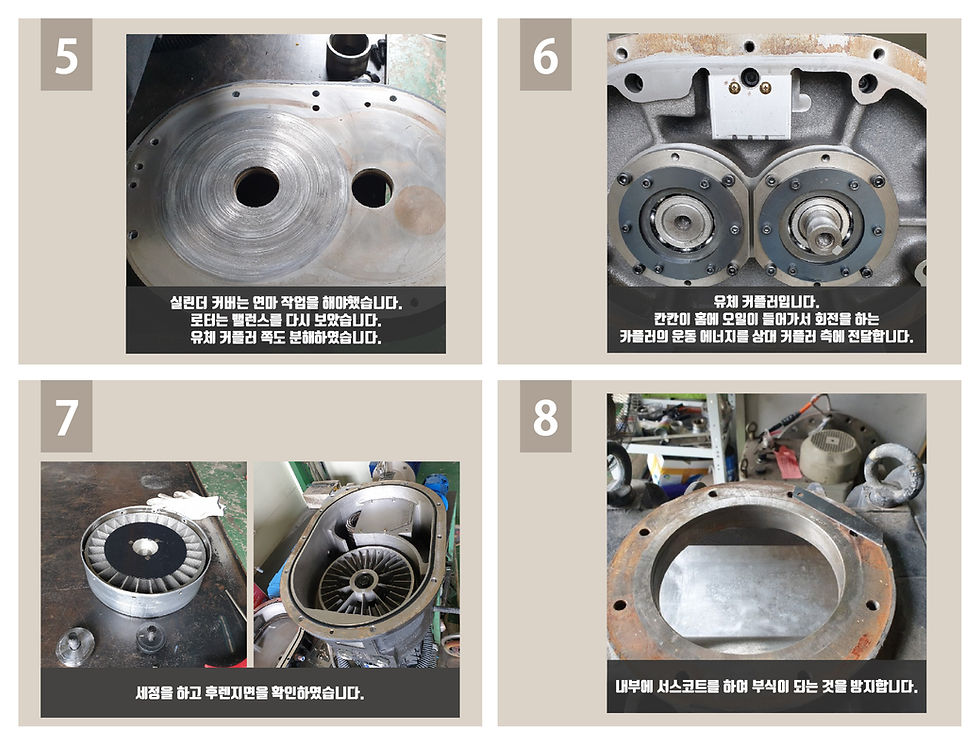

실린더 커버는 연마 작업을 해야했습니다. 로터는 밸런스를 다시 보았습니다. 유체 커플러 쪽도 분해하였습니다.
유체 커플러입니다. 칸칸이 홈에 오일이 들어가서 회전을 하는 카플러의 운동 에너지를 상대 커플러 측에 전달합니다.
세정을 하고 후렌지면을 확인하였습니다.
내부에 서스코트를 하여 부식이 되는 것을 방지합니다.
구석구석 완벽하게 하지 않으면 어느 한 곳으로부터 부식이 일어나서 전체로 번집니다. 그렇게 되면 고장의 원인이 되는 것입니다.
세정, 부속 부품 교환, 실린더 커버를 연마 후 조립에 들어갑니다. 먼저 한쪽 커버를 조립한 후에 로터를 조립합니다.
립씰을 교체하고 조심스럽게 실린더 커버를 조립하였습니다.
조립 작업이 편하고 위험하지 않게 리프터를 이용하여 안전하게 조립을 해야합니다.
나머지 실린더 커버도 조립합니다.
유체 커플러를 조립하였습니다.
엔지니어가 꼼꼼하게 하나하나 조립에 정성을 다 하여 마무리 합니다.
나사를 꽉 쪼아서  고정을 잘 해야 작동 중 풀림이 생기지 않습니다.
모터의 사양을 확인하고 전원을 연결합니다.
정격부하를 미리 확인하고, 기동 시 확인합니다. 정격이 13으로 아주 양호하게  나왔습니다.
테스트를 완료하고 검은색으로 도색하였습니다.
코디박 오일 로터리 진공펌프와 함께 시스템 조합입니다. 부스터 진공펌프 KBP-2700와 시스템 조합인 오일 로터리 진공펌프 GHP-6000D입니다.
